Промышленная вентиляция Globalvent: как рассчитать воздухообмен для склада

Воздухообмен склада считают по каждому источнику загрязнений и проверяют по теплу, влаге, людям и технологии. Итоговый расход должен обеспечить воздушный баланс, удаление вредностей и допустимые параметры воздуха, а вентиляторы — этот расход при сопротивлении всей сети.

Исходные данные важнее кратности

До расчёта фиксируют размеры и высоту склада, вид и количество продукции, число людей, режим ворот, тип погрузчиков, зарядные зоны, отопление и заданные параметры воздуха. Отдельно отмечают участки пыли, запахов, влаги, тепла и возможных выделений от технологических процессов.

Одна кратность воздухообмена не описывает все эти условия. Она полезна как контроль: расход L равен объёму V, умноженному на кратность n. Но значение n должно следовать из назначения помещения и расчётных требований, а не из универсальной таблицы без сведений о товаре и процессе.

Промышленная вентиляция: как рассчитать воздухообмен для склада — это сравнение нескольких расходов. Для проекта принимают тот расход или сочетание систем, которое закрывает санитарную, технологическую и тепловую задачу.

Расход по людям и технологии считают раздельно

Для постоянных рабочих мест задают наружный воздух на человека по применимым нормам и заданию на проектирование. Для продукции проверяют температуру, влажность и допустимые примеси. Склад бумаги, продовольствия, лакокрасочных материалов и неотапливаемый склад металла требуют разных решений.

Погрузчик с двигателем внутреннего сгорания создаёт локальный источник выхлопа. Его расход, топливо, время работы и маршрут входят в расчёт. Электрическая техника не даёт выхлопа в проходах, но зарядная зона может требовать отдельной вентиляции по типу аккумуляторов и режиму заряда.

Если загрязнение образуется в известной точке, сначала проектируют местный отсос. Общеобменная система разбавляет остаточные выделения и подаёт компенсационный воздух. Попытка удалить всё только большим общим расходом увеличивает воздуховоды и мощность нагрева, но хуже захватывает загрязнение у источника.

Числовой пример показывает масштаб системы

Пусть склад имеет длину 60 м, ширину 30 м и рабочую высоту 8 м. Его объём равен 14 400 м³. Контрольный расчёт при одной смене воздуха в час даёт 14 400 м³/ч. Это не готовый проектный расход: его сравнивают с расчётами по людям, теплу, влаге и выделениям.

Допустим, местный отсос технологического участка удаляет 2500 м³/ч, а санитарная вытяжка — ещё 900 м³/ч. Этот воздух нужно компенсировать организованным притоком. При расходе общей системы 14 400 м³/ч распределение притока и вытяжки назначают так, чтобы потоки шли от чистых зон к более загрязнённым.

Баланс не должен создавать случайное разрежение

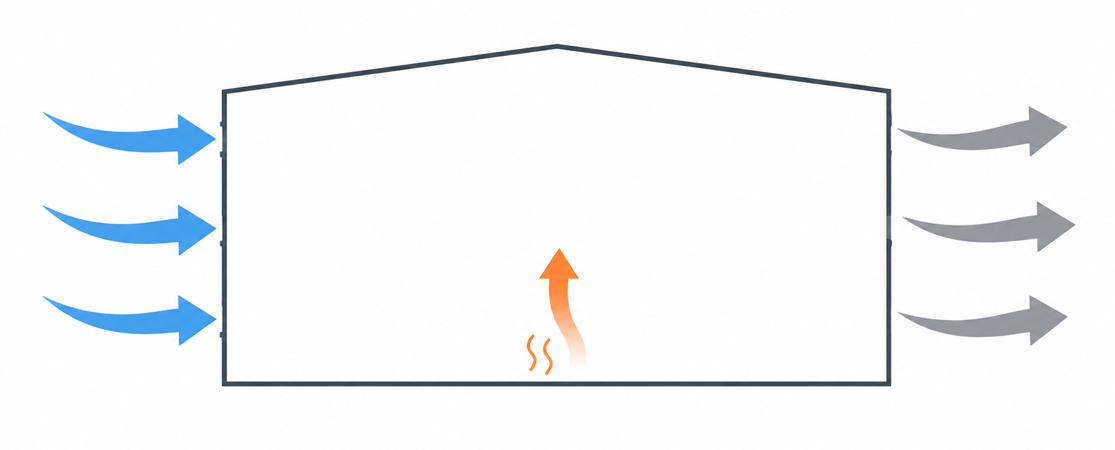

Сумма вытяжки, технологических отсосов и воздуха, уходящего через шлюзы, должна быть согласована с притоком. Сильное разрежение затрудняет открывание дверей, втягивает холодный воздух через ворота и нарушает работу местных отсосов. Избыточное давление, напротив, переносит запахи и пыль в соседние помещения.

Небольшой направленный дисбаланс допустим, когда он предусмотрен назначением зон. Его значение задают расчётом перепадов и путей перетока. Воздух из загрязнённой зоны не используют для компенсации чистой без допустимой очистки и подтверждённой схемы.

Сопротивление определяет рабочую точку вентиляторов

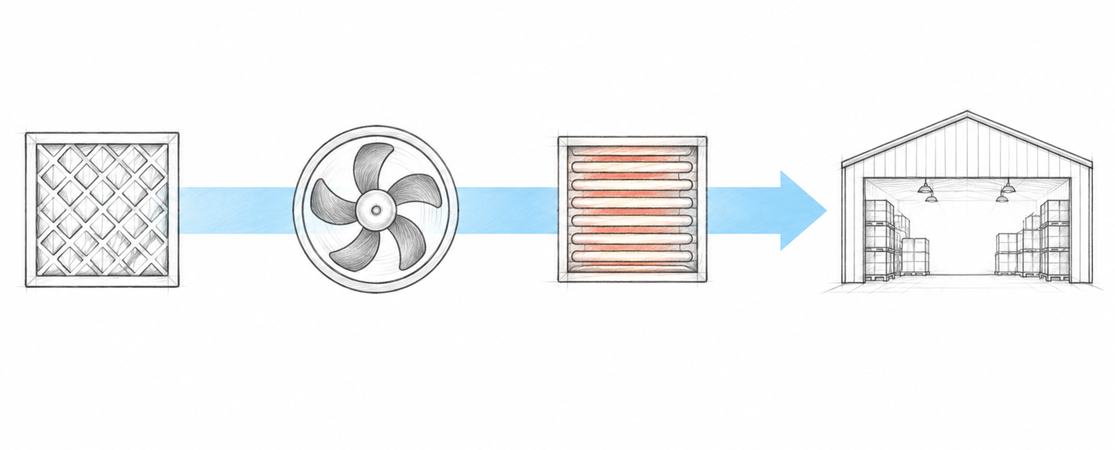

После распределения расходов назначают сечения каналов. Для критического пути складывают потери прямых участков, отводов, тройников, клапанов, фильтров, калорифера, шумоглушителя, решёток и выбросного устройства. Загрязнение фильтра учитывают по допустимому конечному перепаду.

Вентилятор выбирают по пересечению его характеристики с кривой сети. Максимальный расход из карточки без значения давления не подтверждает работу в проектной точке. Запас по давлению покрывает обоснованную неопределённость и загрязнение, но не заменяет аэродинамический расчёт.

В ассортименте GlobalVent представлены установки разной производительности. Например, приточная Econom 1500 имеет максимальный воздухообмен 1900 м³/ч, а приточно-вытяжная iClimate 042+ L/R — до 2200 м³/ч. Такие модели могут обслуживать отдельную зону или часть объекта; для расхода из примера потребуется другая компоновка, несколько установок либо промышленная система, подтверждённая расчётом.

Нагрев приточного воздуха проверяют в киловаттах

Оценочную тепловую мощность находят по расходу воздуха, его плотности, теплоёмкости и разности температур. Для 14 400 м³/ч расход составляет 4 м³/с. При нагреве наружного воздуха от −20 до +12 °C и ориентировочных свойствах воздуха расчёт даёт около 154 кВт без учёта рекуперации и других теплопритоков.

Результат показывает, почему нельзя выбирать калорифер только по диаметру патрубка. Для водяного нагревателя проверяют температуры теплоносителя, расход, сопротивление и защиту от замерзания. Для электрического — доступную мощность, ступени, блокировку по потоку и допустимую температуру после нагревателя.

Рекуперация снижает требуемый нагрев, но её эффективность зависит от режима, баланса и обмерзания. Загрязнённую вытяжку нельзя направлять через любой теплообменник без оценки переноса примесей и требований к очистке.

Автоматика связывает ворота, фильтры и температуру

Система должна контролировать работу вентиляторов, положение клапанов, перепад на фильтрах, защиту водяного калорифера и пожарные сигналы. Частотное управление позволяет менять расход по расписанию, датчикам качества воздуха или состоянию технологического оборудования.

Режим «ворота открыты» рассматривают отдельно: кратковременный инфильтрационный поток может превышать штатный воздухообмен. Воздушная завеса, тамбур или быстрые ворота уменьшают воздействие, но не входят автоматически в расчёт общеобменной вентиляции.

Как заложить резерв без переразмера

Резерв производительности назначают под известное развитие склада, разброс сопротивления и загрязнение фильтров. Удвоение расхода «на всякий случай» повышает скорость, шум и мощность нагрева. Лучше предусмотреть место для секции, диапазон регулирования и поэтапное включение оборудования.

1. Опишите зоны, людей, товар и технологические выделения.
2. Рассчитайте местные отсосы и расходы по каждому определяющему фактору.
3. Составьте баланс притока, вытяжки и организованных перетоков.
4. Распределите воздух и рассчитайте сопротивление критических путей.
5. Выберите вентиляторы по рабочим точкам, а нагреватель — по зимнему режиму.
6. Проверьте шум, автоматику, пожарные сценарии и сервисный доступ.
7. После пуска измерьте расходы и выполните балансировку.

Расчёт заканчивается проверяемым балансом: сколько воздуха поступает в каждую зону, сколько удаляют общая вытяжка и местные отсосы, какое давление нужно вентиляторам и какая мощность требуется для зимней подготовки притока.
