Приточно-вытяжная установка Globalvent: как проверить баланс воздуха после запуска

Приточно-вытяжная установка вышла на режим — как проверить баланс воздуха после запуска? Расходы измеряют в магистральных воздуховодах и на каждой решётке и сравнивают с проектом. По СП 73.13330.2016 с изменением № 2, действующим с 6 января 2024 года, отклонение на участках сети и воздухораспределителях допускается до ±10 %, если при этом обеспечен требуемый подпор или разрежение в помещении. У Globalvent iClimate приточный и вытяжной вентиляторы настраиваются независимо: общее соотношение расходов выставляют на установке, распределение по помещениям — дроссель-клапанами.

Проверка баланса — часть наладки. Приёмка системы включает и другие проверки из проекта и программы наладки: электропитание, автоматику, нагрев, шум.

Проектная таблица расходов: откуда в ней числа

Для каждого помещения в проекте записаны приток и вытяжка в м³/ч. Нижнюю границу вытяжки задают нормы. Для многоквартирных домов это таблица 7.1 СП 54.13330.2022: кухня с электроплитой — не меньше 60 м³/ч, кухня с газовой плитой — 100 м³/ч, ванная, душевая или совмещённый санузел — 50 м³/ч, уборная — 25 м³/ч. Для кухни-столовой с газовым оборудованием требования берут из СП 402.1325800. Приток в жилые комнаты рассчитывают по СП 60.13330 — по площади, числу людей и условиям проветривания. Проектировщик согласует приток с суммарным удалением воздуха во всех расчётных режимах и распределяет вытяжку по назначению помещений.

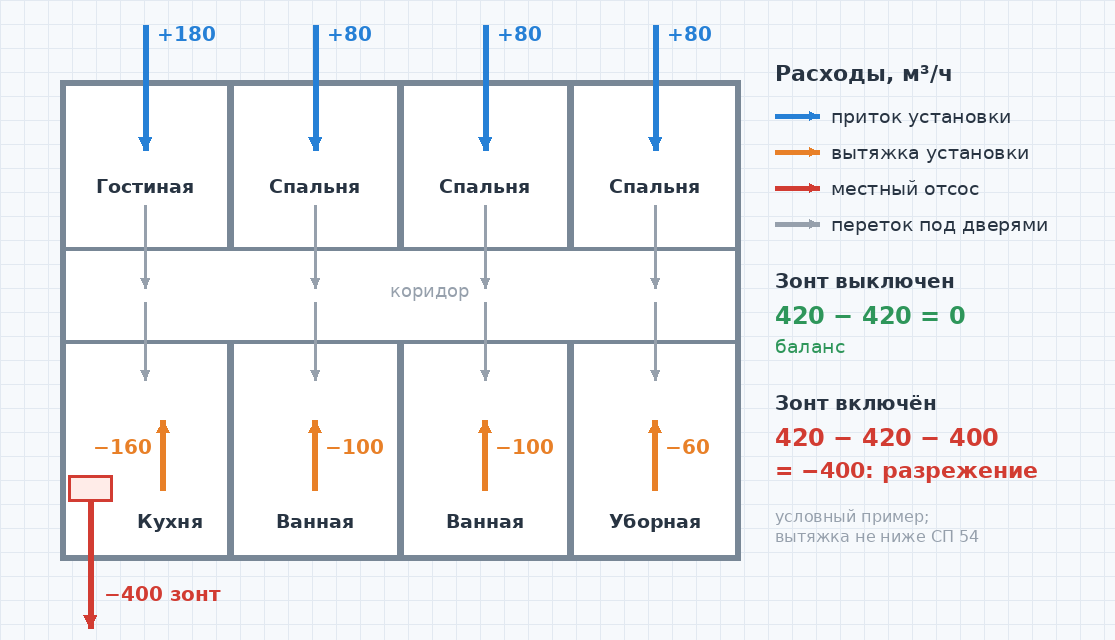

Ниже — условная таблица для квартиры с четырьмя комнатами и двумя ванными. Она иллюстрирует баланс; расчёт притока по СП 60 для неё не приводится, а вытяжка в каждом помещении не ниже нормативного минимума.

В обычном режиме приток и вытяжка равны: 420 − 420 = 0. Кухонный зонт записан отдельной строкой: он удаляет воздух в обход установки, и в её настройках его не видно. Если установка продолжает забирать 420 м³/ч, а зонт удаляет, например, 400 м³/ч, разность составит 420 − 420 − 400 = −400 м³/ч, и квартире нужно ещё 400 м³/ч компенсирующего притока. Без организованного притока возникает разрежение, и воздух подсасывается через неплотности окон, входную дверь и вытяжные каналы — уже без очистки и подогрева. Фактические расходы в этом режиме меняются, поэтому их измеряют отдельно.

В таблице общеобменная вытяжка из кухни (160 м³/ч) идёт через установку. Такое подключение согласуют с производителем: в вытяжном канале стоит теплообменник теплового насоса, и жировые отложения на нём ухудшают работу. Зонт подключают к отдельному каналу.

Формула баланса и перепад давления

Для квартиры в целом разность организованных расходов записывают так:

ΔL = ΣLп − ΣLв − ΣLмо,

где ΣLп — сумма притока, ΣLв — сумма вытяжки через установку и другие вытяжные системы, ΣLмо — расход местных отсосов, все величины в м³/ч. Избыток притока повышает давление в квартире, избыток вытяжки — понижает. Для отдельного помещения в баланс добавляют переток: ванная из примера забирает 100 м³/ч, а получает их из комнат через зазор под дверью или переточную решётку.

Знак и величину дисбаланса задаёт проект, наладка его воспроизводит. Внутри квартиры проектное направление перетока — из жилых комнат к кухне и санузлам; так запахи меньше переносятся в комнаты. Переточные отверстия рассчитывают на расход помещения: 100 м³/ч через зазор 10 мм под дверью шириной 0,8 м — это скорость около 3,5 м/с, такой проход создаёт заметное сопротивление и может шуметь. Перепад давления проверяют дифманометром относительно коридора и улицы.

У iClimate баланс связан ещё и с нагревом. В режиме нагрева испаритель теплового насоса стоит в вытяжном канале и забирает тепло удаляемого воздуха. Уменьшение вытяжного расхода меняет условия работы испарителя и может ограничить теплопроизводительность. Допустимое соотношение расходов для конкретного исполнения уточняют по документации производителя.

Порядок замеров и критерий приёмки

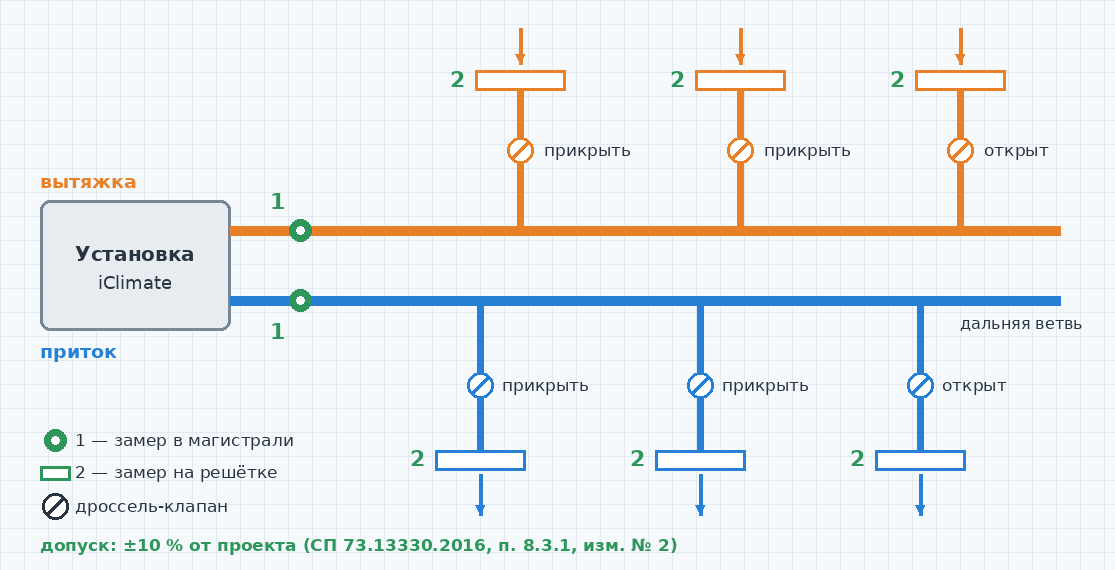

Для первичной настройки регулирующие клапаны открывают и ставят чистые фильтры. Итоговые замеры выполняют после балансировки в проектном режиме, с окончательными положениями клапанов. Режим с работающим зонтом проверяют отдельно.

1. Записать настройки на пульте: режим, производительность приточного и вытяжного вентиляторов, температуру притока.
2. Определить суммарный расход в приточной и вытяжной магистралях. По ГОСТ 12.3.018-79 мерное сечение выбирают не ближе шести гидравлических диаметров после отвода или клапана и двух — перед ним; для воздуховода Ø200 мм это 1,2 и 0,4 м. Если прямого участка такой длины нет, сечение ставят так, чтобы оно делило участок в отношении 3 : 1 по ходу воздуха. Скорость измеряют в нескольких точках сечения, в каждой не меньше трёх раз; один замер анемометром длится не меньше 10 с. Расход считают как L = 3600 × v × F: при 420 м³/ч в Ø200 мм (F ≈ 0,0314 м²) средняя скорость около 3,7 м/с.
3. Сравнить суммы с проектом и скорректировать суммарный расход настройкой вентиляторов; клапаны помещений пока остаются открытыми.
4. Измерить расход на каждой решётке и диффузоре воронкой-балометром или анемометром с насадкой.
5. Найти ветвь с наименьшим отношением измеренного расхода к проектному — она самая неблагоприятная. Её клапан оставить полностью открытым, клапаны остальных ветвей прикрывать, пока их отношение факт/проект не сравняется с её отношением. Затем поднять общий расход вентилятором, чтобы все ветви вышли на проект.
6. Повторно измерить суммарные и конечные расходы: прикрытые клапаны меняют сопротивление сети. При необходимости скорректировать вентиляторы и повторить балансировку.
7. Включить зонт, измерить дифманометром перепад давления квартиры относительно лестничного коридора и улицы и сравнить с проектным, проверить расходы и направление потока в вытяжных каналах. Проверить соотношение расходов во всех режимах работы установки, которые будут использоваться.

Критерий из п. 8.3.1 СП 73.13330.2016 в редакции изменения № 2:

• на участках сети и на воздухораспределителях — не больше ±10 % от проекта, если при этом обеспечен требуемый подпор или разрежение в помещении; для единственной решётки ванной с проектными 100 м³/ч это 90–110 м³/ч;
• если в одном помещении несколько решёток одной системы, каждая может отклоняться до ±20 %, но их сумма — не больше ±10 % от проектного расхода помещения;
• для местных отсосов — не больше +8 %.

Результаты заносят в паспорт системы вентиляции, его форма дана в приложении Е того же свода правил.

Сопротивление сети и запас производительности

Номинальная точка iClimate в каталоге задана парой «расход / давление»; отдельно указан максимальный расход.

Для 420 м³/ч из примера можно рассматривать iClimate 025. Подбор подтверждают рабочими точками приточного и вытяжного каналов на характеристике вентиляторов с учётом сопротивления сети, решёток и загрязнённых фильтров. Отдельно проверяют шум и тепловую мощность. Номинал 500 м³/ч при 150 Па показывает, что запас по расходу есть, если потери сети при 500 м³/ч меньше 150 Па; величину запаса определяет рабочая точка. Каталог Globalvent не рекомендует работу с расходом ниже 20 % от максимального — для iClimate 025 это 130 м³/ч.

Какой запас допустим? Мы рекомендуем подбирать установку так, чтобы рабочая точка с загрязнёнными фильтрами всё ещё давала проектный расход, а проектный расход был близок к номинальному или ниже его. Если после наладки вентиляторы уже работают на пределе, загрязнение фильтров выведет расходы из допуска. Обратная ситуация — установка заметно крупнее нужного. Скорость вентиляторов iClimate регулируется от 35 до 100 %, но этот процент не равен проценту расхода: минимальный достижимый расход определяют по характеристике в конкретной сети. Если он больше проектного, пересматривают подбор, а дросселирование клапанами оценивают по потерям давления и шуму.

Нагрев притока в мороз

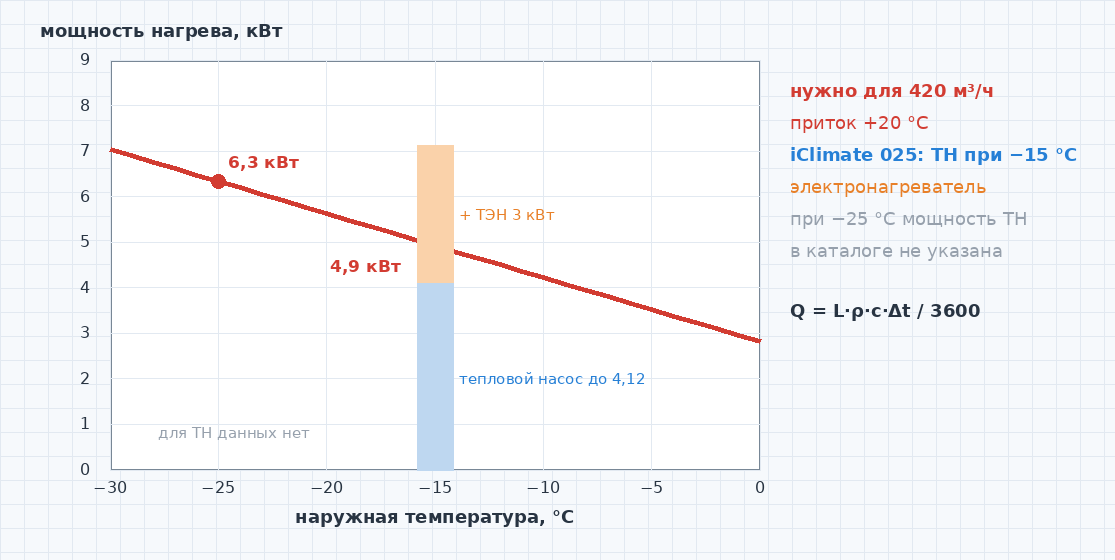

Тепловую мощность для нагрева притока считают по формуле Q = L × ρ × c × Δt / 3600, где L — расход, м³/ч; ρ ≈ 1,2 кг/м³; c ≈ 1,005 кДж/(кг·K); Δt — разность температур притока и наружного воздуха. Для 420 м³/ч при −25 °C снаружи и +20 °C на притоке нужно около 420 × 1,2 × 1,005 × 45 / 3600 ≈ 6,3 кВт суммарной мощности нагрева. Каждые дополнительные 100 м³/ч, если при наладке приток подняли выше проекта, добавляют около 1,5 кВт.

Мощность нагрева теплового насоса iClimate каталог приводит для наружной температуры −15 °C: у iClimate 025 до 4,12 кВт. Для более сильного мороза каталог мощность не приводит, и пересчитывать её по значению при −15 °C нельзя. Дополнительный нагреватель (электрический или водяной, на выбор) входит в комплект поставки; электрический нагреватель (ТЭН) у iClimate 025 — мощностью до 3 кВт. При −15 °C тепловой насос и ТЭН вместе дают до 7,1 кВт, а для −25 °C производитель мощность теплового насоса не указывает. Поэтому пригодность установки для расчётной зимней температуры конкретного региона подтверждают расчётом производителя для выбранного исполнения. Для водяного калорифера производитель рекомендует капиллярный термостат: его устанавливают и подключают по схеме и затем проверяют срабатывание защиты от замерзания.

Автоматика и обслуживание

Установкой управляют с сенсорной панели: на ней задают температуру притока и интенсивность воздухообмена, автоматика держит температуру притока с точностью до 1 °C. Дополнительно подключают датчики CO₂ и влажности, а по Ethernet (Modbus) установку включают в диспетчеризацию.

Производительность приточного и вытяжного вентиляторов после наладки записывают в паспорт: если соотношение позже изменят с панели, его можно вернуть. Каталог указывает замену фильтров раз в год, при загрязнённом воздухе — чаще. Между заменами контролируют состояние обоих фильтров и фактические расходы: загрязнение сначала добавляет сопротивление, а затем может вывести приток или вытяжку из допуска.

Зонт, двери и сеть: что приходится переделывать

• Зонт удаляет больше, чем способна компенсировать установка. Даже на каталожном максимуме 650 м³/ч iClimate 025 добавит к 420 м³/ч не больше 230 м³/ч, а зонту нужно 400. Давление при максимуме в каталоге не указано, поэтому реальная прибавка в смонтированной сети ещё меньше. Компенсационный приток подбирают по фактическому расходу зонта и допустимому перепаду давления; в мороз такой приток нужно подогревать, иначе у кухни будет холодно.
• Двери без зазоров и переточных решёток. Комнаты уходят в подпор, а кухня и санузлы добирают воздух через входную дверь и каналы. Решение — подрезка полотна или переточная решётка, рассчитанные на расход помещения.
• Сеть не даёт проектного расхода. Сначала перепроверяют замеры, настройки, фильтры, клапаны и герметичность воздуховодов. Если причина в сопротивлении сети, переделывают участок или пересматривают подбор установки.

Модели iClimate 025–067 собраны в разделе приточно-вытяжных установок; модель под свою таблицу расходов выбирают по рабочей точке сети и мощности нагрева.
